M12 公頭面板式，PCB型，前鎖安裝

連接器系列：M12
類型：Male 公
編碼：A,B,C,D
裝配方式：鎖螺絲
安裝類型：前鎖
產品編號：M12-X**-ST0-M01-BQ*
                 X:A,B,C,D Coding(A,B,C,D扣)
                 **:03,04,05...(Pin數)
                 *:1=M16X1.5    2=PG9,...


技術參數 Technical Data
標準 Standard
IEC61076-2-101
工作溫度 Ambient Temperatur
-40℃~+105℃
絕緣電阻 Insulation Resistance
≥100MΩ
接觸電阻 Contact Resistance
≤10mΩ
防護等級 IP Class
IP67
機械壽命 Mating Endurance
>100 Mating Cycles
材質說明 Material Data
膠芯材料 Connector Carriers
PA
接觸端子 Connector Contacts
Copper Alloy With Gold Plated 銅鍍金
螺母/螺絲 Connector Nut/Screw
Copper Alloy With Nickel Plated 銅鍍鎳
密封膠圈 Seal/O-Ring
FKM 氟橡膠
屏蔽 Shielding
Unshielded 非屏蔽
焊腳長度 Length of the Solder Pin
6mm
電氣參數&機械參數 Electrical Data & Mechanical Date
Pin數 Contacts Pin
3/4Pins5Pins6/8Pins12/17Pins
額定電流 Rated Current
4A4/2A (C-code)2A1.5A
電壓 Voltage AC/DC
250V60V30V30V
連接方式 Contacts Termination
PCB Version

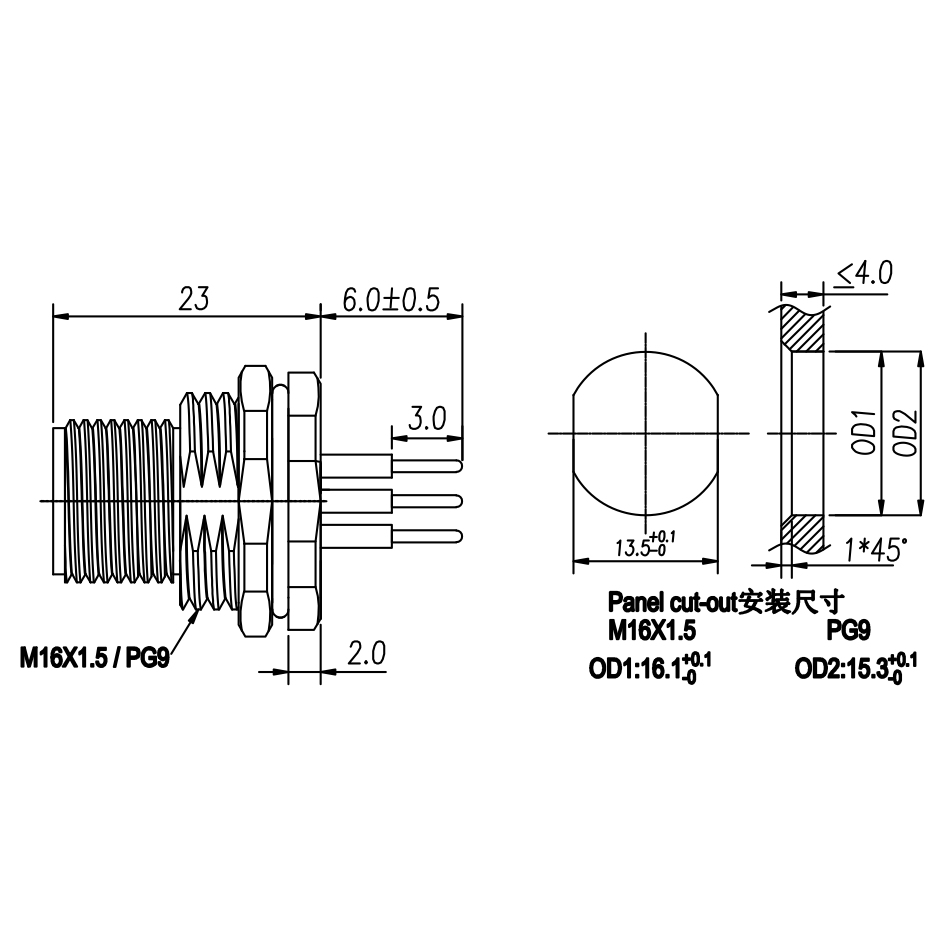

尺寸圖

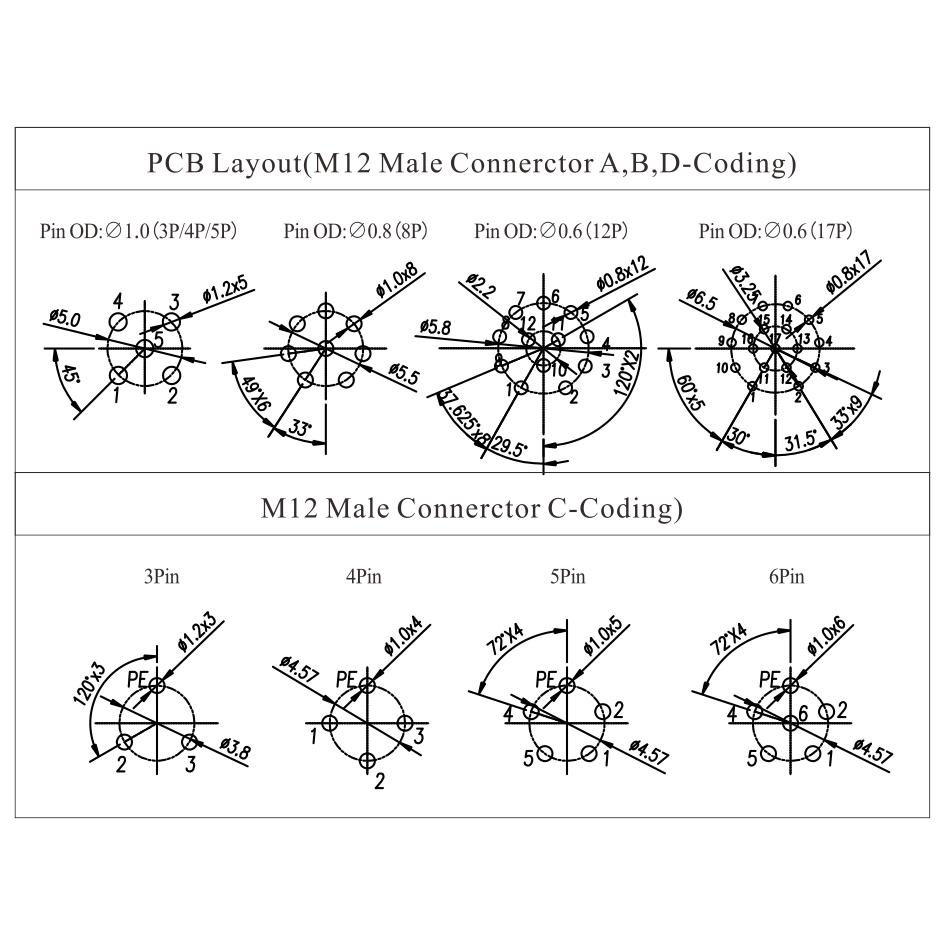

PCB開孔圖
規格選型表 Specification Selection Table
配套部件 Matching Parts
